Wat is Overmolding?
Overmolding is een multi-shot spuitgietproces waarbij een tweede materiaal, doorgaans een zacht TPE of TPU, rechtstreeks over een bestaand substraatonderdeel wordt gespoten. Het resultaat is één geïntegreerd onderdeel dat de stijfheid van het basismateriaal combineert met de flexibiliteit, grip of afdichtingseigenschappen van de overmold-laag.
Vergeleken met conventionele assemblage biedt overmolding wezenlijke voordelen:
Hoe het werkt:
Het rigide substraat (kabelassemblage, kunststof behuizing of metalen component) wordt nauwkeurig in de overmold-caviteit gepositioneerd.
TPE, TPU of zachte kunsthars wordt onder gecontroleerde temperatuur en druk over en rond het substraat geïnjecteerd.
Het overmold-materiaal hecht aan het substraat door een combinatie van chemische adhesie en mechanische vormvergrendeling.
Na uitwerpen wordt elk onderdeel gecontroleerd op hechtingskwaliteit, maatnauwkeurigheid en oppervlakteafwerking.
Kerndiensten
Onze overmolding-capaciteiten
Wij zijn gespecialiseerd in vier kerntoepassingen van overmolding, voor fabrikanten van kabelassemblages, elektronica en industriële producten.

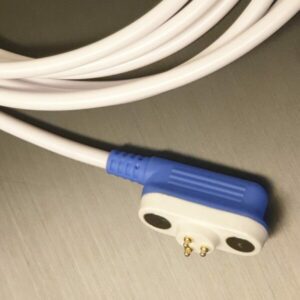

Kabel trekontlastingen
Wij overmolden TPE of TPU ter hoogte van de kabel-connectorovergang om herhaalde buigspanning te absorberen en draadvermoeiing te voorkomen. De geometrie wordt op maat gemaakt voor kabeldiameter, buigradius en uittrekkracht. Geschikt voor voedingskabels, datakabels en kabelbomen op maat.
Ronde & platte kabelprofielen · PVC/TPE-mantel compatibel · UL94-classificatie beschikbaar
Doorvoertules & kabelafdichtingen
Op maat gemaakte overmolded doorvoertules voor IP-geclassificeerde kabeldoorvoeren door panelen, behuizingen en schotten. Het zachte TPE vormt een compressieafdichting tegen het montagemateriaal en laat kabelbeweging toe met behoud van beschermingsgraden van IP54 tot IP68.
IP54–IP68 afdichting · Paneel- & schotmontage · Doorvoerdiameters op maat
Kabelsplitters & Y-connectoren
Kabelsplitters en Y-verbindingen met geïntegreerde overmolded behuizingen die het splitsingspunt beschermen. Trekontlasting op elke vertakking, met geometrie op maat voor 2-weg, 3-weg of multi-poort configuraties. Toegepast in automotive kabelbomen en industriële bekabeling.
2-weg · 3-weg · Multi-poort · Automotive & industriële kwaliteitsklassen
Kunststof-op-kunststof
Zacht TPE of TPU rechtstreeks overmolded op een rigide PC-, ABS- of PP-substraat. Voor ergonomische grepen, soft-touch behuizingen en trillingsdempende oppervlakken. Ideaal voor elektrisch gereedschap, medische apparatuur en consumentenelektronica met multi-materiaal esthetiek.
Soft-touch grepen · Two-shot esthetiek · Afdichtingen · Shore 30A–80A overmold
Substraat- & overmold-materialen
Wij werken met een breed scala aan substraat- en overmold-materiaalcombinaties, afgestemd op uw mechanische, thermische en chemische vereisten en de toepasselijke regelgeving.
SUBSTRAATMATERIALEN
- ABS & ABS/PC Blend
- Polycarbonaat (PC)
- Nylon PA66 (ook glasvezelversterkt)
- Acetaal (POM)
- Polypropyleen (PP)
- Metaal (messing, staal, aluminium)
OVERMOLD-MATERIALEN
- TPE (Thermoplastisch Elastomeer)
- TPU (Thermoplastisch Polyurethaan)
- SEBS-gebaseerde zachte compounds
- PVC (Flexibel / Semi-rigide)
- Siliconen (LSR)
- Santoprene & equivalenten
CONFORMITEIT & KWALITEITSKLASSEN
- RoHS & REACH conform
- UL94-V0 vlamvertragend
- Halogeenvrije compounds
- Voedselcontact-kwaliteitsklassen (FDA)
- ATEX / industriële kwaliteitsklassen
- Kleur op maat

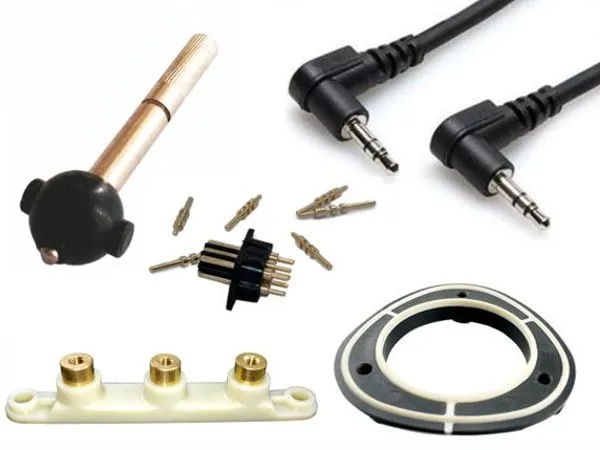

Veelvoorkomende overmolding-configuraties
TPE over ABS-behuizing (soft-touch)
PVC over kabelterminatie
SEBS over PP-handgreep
TPU over PVC-kabelmantel
TPE over PA66-connectorhuis
TPE-doorvoertule op rigide frame
Siliconen over PC-substraat

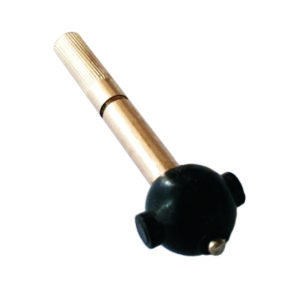

TPU over metalen backshell
Tweekleurige cosmetische overmold
Ons proces
Van eerste aanvraag tot eindlevering beheren wij het volledige traject: matrijzenbouw, productie, kwaliteitscontrole en verzending.
Productiespecificaties
| Parameter | Specification |
|---|---|
| Gewicht Per Shot | 0.1 g – 150 g |
| Klemkracht | 20 – 50 tons |
| Max Kabel Diameter | Up to 22 mm |
| Overmold Wanddikte (Eventueel in meerdere shots) | ±1.2 – 10 mm |
| Materiaal hardheidsklasse | 20A – 95A |
| Dimensionele Toleranties | ±0.1 mm |
| Aantal Caviteiten | 1 – 2 caviteiten |
| Jaarlijkse Capaciteit | Tot 5 miljoen stuks |
| Productietijd Matrijzen | 3 – 4 weken |
| Productietijd Series | 2 – 4 weken of doorlopend |
| Minimum Bestelhoeveelheid | 1.000 – 5.000 stuks |
De overmold-behuizing wordt in één spuitgietstap geproduceerd. Geen lijm, clips of handmatige assemblage nodig.
Omspoten trekontlasting verdeelt buigspanning over een langere lengte, waardoor de weerstand tegen buigvermoeiing aanzienlijk verbetert.
Overmolded TPE-afdichtingen bij kabelinvoerpunten bereiken IP54–IP68 zonder aparte pakkingen of vergietmassa.
Compatibele materiaalparen vormen tijdens het spuitgieten een chemische verbinding die sterker is dan mechanische of lijmverbindingen.
Overmold-geometrie en kleur zijn onafhankelijk van het substraat instelbaar, wat tweekleurige uitvoeringen en merkidentiteit mogelijk maakt.
Wij overmolden op kabelassemblages of kunststof onderdelen die u aanlevert, of produceren de volledige assemblage in eigen huis.
Toepassingen & sectoren
Onze overmolded onderdelen worden ingezet in veeleisende sectoren waar kabels, connectoren en multi-materiaal assemblages foutloos moeten presteren.
AUTOMOTIVE
- Trekontlastingen kabelbomen
- Doorvoertules carrosseriepanelen
- Overmolded sensorkabels
- Y-splitter behuizingen
ELEKTRONICA
- USB- & voedingskabel trekontlasting

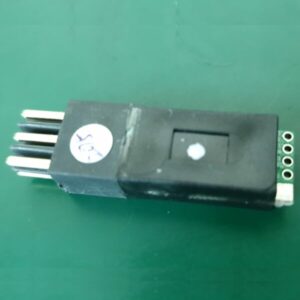

- PCB- & connectorafdichtingen
- Soft-touch apparaatbehuizingen
- Kabelassemblage overmolds
MEDISCH
- Probe- & sensorkabel trekontlasting
- Ergonomische grepen gereedschap & apparatuur
- Vloeistofconnector-afdichtingen
- Soft-touch behuizingen draagbare apparaten
INDUSTRIEEL
- Heavy-duty kabelconnectoren
- Paneel- & schotdoorvoeren
- Trillingsdempende steunen
- Buitenklasse kabelassemblages
TELECOM
- Patchkabel trekontlastingen
- Glasvezelkabel boots
- Outdoor-rated connectorhuizen
- Datakabel overmolds
CONSUMENTENPRODUCTEN
- Soft-grip handgrepen elektrisch gereedschap
- Lader- & oortjeskabel trekontlasting
- Smart home apparaat grepen
- Tuin- & sportartikelen
Ingebouwde kwaliteit
Elk overmolded onderdeel wordt gecontroleerd op hechtingskwaliteit, maatnauwkeurigheid en afdichtingsprestaties vóór verzending. Onze ISO 9001:2015 gecertificeerde processen waarborgen constante kwaliteit bij iedere productierun.
Uw overmolding-project bespreken?
Stuur uw tekeningen en 3D-bestanden of beschrijf uw vereisten. U ontvangt een kosteloze DFM-analyse en een scherpe offerte binnen 48 uur. Productie vanaf 500 stuks.
