D1001510 – 19 inch Rack unit 1U assembling kit

D1001510 – 19 inch Rack unit 1U assembling kit

Deze 19 inch rack module met een hoogte van 1U kan perfect aangepast worden aan uw noden. Wij integreren de nodige elektronica in 3D. Op die manier ontwerpen we heel snel uw module op maat. Daarenboven oogt deze behuizing industrieel met zijn koelribben. De set komt met de nodige vijzen om het geheel te assembleren. Aanpassingen op maat zijn mogelijk. We frezen de nodige openingen op aanvraag.

Bestelcode : D1001510-00

download Datasheet

download 3D file

* Alle prijzen zijn exclusief 21% BTW en levering.
* Prijzen zijn geldig voor een standaard behuizing zonder aanpassingen.
* contacteer ons met uw specifieke aanvraag.

Beschrijving

D1001510 – 19 inch Rack unit 1U assembling kit

Product model: D1001510
Product specificatie: 482 * 1U-L
Oppervlakte textuur : Gezandstraald
Standaard kleur : Zwart
Opbouw : Frontplaat + 2 zijpanelen met koelribben + Achterplaat + Boven en onderplaat + montageplaatjes + vijzen
Materiaal : Aluminium
Mogelijke aanpassingen : Alle freeswerk van connector openingen, ventilatiepatronen, openingen voor schakelaars, montagebeugels. lengte op maat en nabehandeling.

Afmetingen.

D1001510 afmetingen van 19 inch rack module 1u


Behuizingen gemaakt van extrusieprofielen.

Kies je om een bestaande behuizing te gebruiken uit geëxtrudeerd aluminium ? Op die manier bespaar je de kosten van een matrijs. Eerst bestuderen we uw aanvraag en specificaties. Vervolgens maken we een voorstel om uw behuizing te produceren. Omdat we in ons gamma tientallen extrusie matrijzen hebben kunnen we tal van behuizingen  maken. Verder hebben kun je kiezen uit een gesplitste behuizing uit 2 delen. Daarnaast zijn er behuizingen uit 1 stuk. Dat zijn kokers, als het ware. Zodoende komt elke behuizing met een front en achterplaat en een set met vijzen.

Naast ons aanbod aan bestaande aluminium geëxtrudeerde behuizingen maken we ook behuizingen volledig op maat. Met andere woorden tekenen we de behuizing maar produceren en frezen we die ook. Wanneer een standaard behuizing geen oplossing biedt kunt u bij ons terecht voor 3D tekenwerk. We integreren de elektronica, ventilatie openingen en gaten voor connectoren en schakelaars. et resultaat is een produceerbaar geheel. Voor het extruderen van een oplossing op maat is er een minimum afname van 1000 kilogram aan profielen.

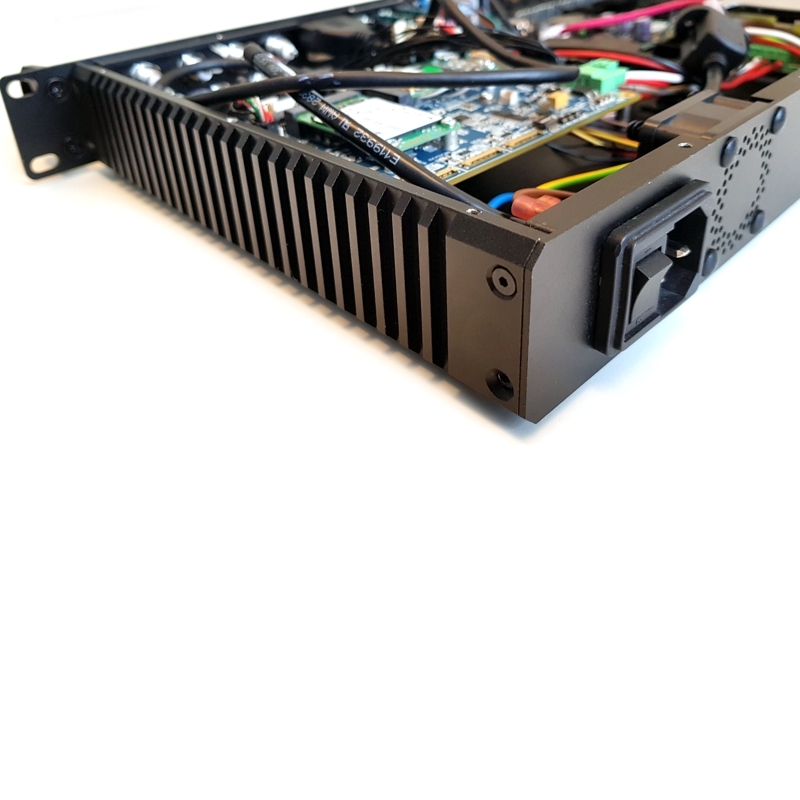

Detail van een 19 inch rack module op maat maken
Op maat produceren van een electronica behuizing voor 19 inch rack
19 inch rack module op maat laten maken
Ontwerpen en productie van 19" rack modules

afmetingen van aluminium elektronica behuizingen

Afmetingen.

Er zijn drie hoofdafmetingen bepalend voor een aluminium behuizing.  Deze afmetingen zijn de breedte, hoogte en lengte. Vervolgens vindt u in ons gamma een selectie aan geëxtrudeerde behuizingen met vaste breedte en hoogte. De lengte kan vrij gekozen worden. Bovendien is er ook een gleuf voorzien waar een printplaat in schuift. De afmetingen van deze gleuf liggen eveneens vast.  Vertel ons welke afmetingen er belangrijk zijn voor uw toepassing en wij zullen een oplossing vinden.


Structuur van de buitenkant.

Aluminium geëxtrudeerde behuizingen komen in verschillende afwerkingen. Vandaar kun je kiezen tussen een glad oppervlak. Daarnaast is een gezandstraald of geborsteld oppervlak ook mogelijk.

Aluminium behuizing zandstralen of borstelen

Aluminium anodiseren in verschillende kleuren
Welke kleuren zijn mogelijk bij anodiseren ?
Vele kleuren mogelijk bij anodiseren

Kleuren.

Aluminium behuizingen gemaakt van profielen kunnen we poeder coaten. Echter, er zijn heel wat mogelijkheden om gekleurd te anodiseren.


Behuizingen op maat.

Bij Metron Technics hebben we meer dan 10 jaar ervaring in het ontwerpen van behuizingen. Meer specifiek voor elektronica toepassingen. Daarom zijn we in staat om heel snel alle elektronica te integreren in een 3D assemblage. Vervolgens wordt de behuizing met al zijn specifieke eisen op maat ontworpen. Zodoende tekenen we behuizingen die gemaakt zijn uit extrusieprofielen, giet aluminium of zelfs plaatwerk. Onze tekenaars doen dit werk in een mum van tijd. Het resultaat is steeds een produceerbaar product.

Enkele belangrijke features zijn :

  • Buitenafmetingen, waarbij lengte kan aangepast worden bij geëxtrudeerde behuizingen.
  • Openingen voor ventilatie, connectoren en schakelaars.
  • Montage beugels
  • De dikte van het materiaal en meer specifiek de dikte van voor en achter plaat.
  • Zeefdrukken van logos, tekst en symbolen. Laser graveren kan ook.

Contacteer ons met uw aanvraag voor D1001432 – Aluminium elektronica behuizing 52B34H80L of voor een aluminium behuizing volledig op maat geproduceerd.

ontwerp van aluminium behuizing
aluminium behuizing op maat
